Agenda Konferencji

Wstępny plan prezentacji:
– krótka informacja ne tamat infrastruktury wodociągowej w Katowicach
– technologia bezwykopowa przy budowie sieci wodociągowej w Katowicach
– statystyki – skala działania
– przykładowe realizacje na terenie Katowic
– Innowacje i przyszłość
– Quiz

Referat będzie opisywał uwarunkowania dla realizacji sieci gazociągów przesyłowych w technologii mikrotunelu w odcinkach przekraczających bezwykopowo przeszkody terenowe. Zostaną zaprezentowane wytyczne dla instalacji rur przewiertowych stalowych na w/c dla długich i krótkich mikrotuneli wraz z wymaganiami dla instalowania rur stalowych w rurach osłonowych. Omówione zostaną też zalecane technologie dla realizacji krótkich przekroczeń pod przeszkodami dla rur o średnicy do 500 mm

W prezentacji omówione zostaną najnowsze osiągnięcia oparte na cyfryzacji i automatyzacji jak również rozwiązania techniczne, które mają realny wpływ na ekologię, komfort i prostotę użytkowania, precyzję oraz bezpieczeństwo pracy przy użyciu technologii bezwykopowych.

Obecnie w dobie intensywnej transformacji energetycznej i klimatycznej, technologie o niskim wpływie na środowiskowo stają się fundamentem nowoczesnej infrastruktury liniowej. Metody bezwykopowe, takie jak HDD czy Direct Pipe, umożliwiają budowę sieci podziemnych przy minimalnej ingerencji w krajobraz, glebę i siedliska przyrodnicze. Mimo to, ich zastosowanie w praktyce bywa ograniczane przez sztywne i niejednoznaczne ramy prawne.
Celem pracy było zidentyfikowanie i przeanalizowanie barier prawnych oraz środowiskowych, które utrudniają zastosowanie technologii bezwykopowych na obszarach cennych przyrodniczo – zwłaszcza Natura 2000, torfowiskach i dolinach rzecznych. Analizie poddano wybrane akty prawne UE, w tym dyrektywę siedliskową (92/43/EWG), ramową dyrektywę wodną (2000/60/WE), dyrektywę EIA (2011/92/UE), rozporządzenie taksonomiczne (UE 2020/852) oraz Nature Restoration Law (2023/2195). Przeanalizowano również przypadki kolizji między zapisami (EIA – Environmental Impact Assesment – ocena odziaływania na środowisko) a rzeczywistym wpływem środowiskowym wybranych technologii.
W wyniku pracy wskazano na potrzebę stworzenia dedykowanych wytycznych środowiskowych dla technologii bezwykopowych oraz ich formalnego uznania za techniki preferowane w projektach między innymi liniowych. Zaproponowano również rozpoczęcie prac nad ich ujęciem w systemie BAT (Best Available Techniques), co mogłoby stanowić przełom w procesie decyzyjnym dla inwestycji infrastrukturalnych wrażliwych dla środowiska.

Badania wykonywane bezpośrednio na obiektach lub też w laboratoriach na pobranych próbkach badawczych stanowią podstawę do oceny ich stanu technicznego. Obecnie na rynku polskim dostępne jest wiele metod badawczych umożliwiających rzetelną ocenę konstrukcji w tym również materiału, z którego jest ona wykonana.

W referacie przedstawione zostaną możliwości wykorzystania metody obserwacyjnej i bliźniaków cyfrowych w trakcie realizacji technik bezwykopowych i eksploatacji podziemnej infrastruktury krytycznej. Zostaną omówione założenia idei bliźniaków cyfrowych i ewaluacja możliwości ich wykorzystania na okresie ostatnich kilkunastu lat. Przedstawiane zostaną zasady metody obserwacyjnej przy realizacji obiektów liniowych oraz ewaluacja od CAD (rysunków 2D) do Digital Twin (bliźniaków cyfrowych). Zastanie omówiona metoda, która może być wykorzystana do integracji geometrii obiektu, ocen stanu technicznego i wyników monitoringu infrastruktury podziemnej i jej otoczenia w celu zapewnienia bezpieczeństwa instalacji i określenia optymalnego czasu rozpoczęcia napraw lub modernizacji. Jest to szczególnie ważne w terenach zurbanizowanych na których występują zmienne w czasie obciążenia oraz zmiany warunków wodno-gruntowych a także na terenach występowania szkód górniczych.

Brak dokumentacji technicznej obiektów infrastruktury podziemnej jest częstym problemem dla wszystkich uczestników procesu inwestycyjnego. Dla inżyniera oprócz opisu ważne są przede wszystkim rysunki techniczne, ale co zrobić jak ich nie ma? Tradycyjna inwentaryzacja z natury wymaga precyzyjnej pracy w specyficznych warunkach, jest czasochłonna i może być trudna do wykonania. Technologia skanowania laserowego i tworzenia chmury punktów jest próbą wsparcia tego procesu w oparciu o nowoczesne instrumenty pomiarowe i technologie informatyczne. Prezentacja nie ma na celu promowania konkretnego produktu lub Producenta ale pokazanie pewnej praktyki inżynierskiej. Dlatego zostaną pokazane rzeczywiste przykłady zastosowania skanowania 3D w branży wod-kan oraz omówione realne możliwości tej technologii. W czym może pomóc jej zastosowania oraz, co na pewno jest ważne i ciekawe, jakie są jej ograniczenia. Poza oczywistym zastosowaniem tej technologii na etapie przygotowania renowacji można ją także wykorzystywać do dokumentowania postępu robót jak i jako element dokumentacji powykonawczej. Zatem jest to narzędzie, które może zainteresować zarówno Inwestorów i gestorów sieci jaki i projektantów oraz wykonawców.

Kontrakt wyjątkowy – pierwszy tego typu w Polsce. Ze względu na różnorodność kształtów kolektora, materiał, przepływy ścieków oraz lokalizacje zastosowano 5 technologii renowacji kanalizacji w tym, relining krótkimi modułami rurowymi full GRP, relining rurą spiralnie zwijaną, laminację oraz naprawę z zastosowaniem chemii budowlanej w połączeniu z modułami GRP.

Wiele wyzwań organizacyjnych podczas projektowania, uzgadniania i wykonywania robót. Bezwykopowa renowacja kolektora przełazowego o kształtach kołowych DN1400, DN1600, DN1800, DN2000 oraz niekołowych – kwadrat 1900×1900 oraz profil gruszkowy G1800x2250 o łącznej długości ponad 3,5km kanalizacji sanitarnej w skomplikowanych lokalizacjach prawobrzeżnej Warszawy.

Jeden z największych kontraktów renowacyjny ostatnich lat w Polsce pokazany skrótowo w oparciu o film z budowy oraz animacje wybranych technologii wykonania robót.

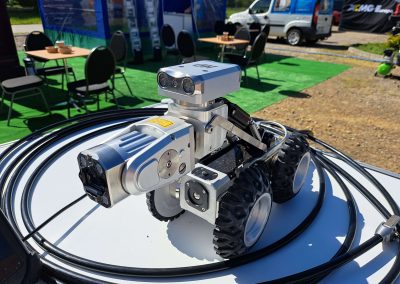

Firmy AKWA i IBAK pokażą MicroGator Air, nowoczesnego pneumatycznego robota frezującego. MicroGator Air to nowoczesny, pneumatyczny robot frezujący przeznaczony do pracy w kanałach głównych o średnicach od DN200 do DN800. Został w pełni zintegrowany z modułowym systemem IBAK MainLite, co czyni go wyjątkowo elastycznym i wydajnym rozwiązaniem zarówno do prac rehabilitacyjnych, jak i inspekcyjnych.
Urządzenie cechuje:
• modularna konstrukcja, umożliwiająca szybką konfigurację i rozbudowę,
• możliwość pracy w systemie przenośnym (np. na placu budowy) lub zabudowanym w pojeździe serwisowym,
• kompatybilność z wózkami kamerowymi IBAK (T66 i T76) i kamerami ORION/ORPHEUS,
• precyzyjna kamera CutterCam z funkcją czyszczenia obiektywu oraz 4. osią zapewniającą większy zakres manewru.
MicroGator Air może obsługiwać adaptery do:
• frezowania i czyszczenia osadów wysokociśnieniową dyszą (UHP – do 2500 barów),
• instalacji pakerów do uszczelnień kapeluszowych i kołnierzowych.
Dzięki integracji z oprogramowaniem IKAS evolution możliwe jest przeprowadzanie pełnego procesu – od inspekcji przez planowanie napraw aż po dokumentację wykonanych prac – w jednym spójnym systemie.
Ważnym elementem urządzenia jest adapter UHP (Falch) z obrotową dyszą czyszczącą łączący dwie optymalne procedury, które otwierają nowe możliwości kontrolowanego i skutecznego usuwania trwałych osadów z kanalizacji ściekowej na dużą skalę.
